8,7 / 15KV Cabo encolhível completo do cabo do terminal da junta

Características do produto da empresa e dos principais parâmetros de desempenho do produto

Técnica de encolhimento fria completo:
Sem ferramentas especiais, simplesmente puxe o pavio suavemente, retrairá confiar em sua própria elasticidade, assim anexa ao cabo de perto, cada especificação pode ser aplicada a uma variedade de diâmetro de cabo, forte compatibilidade com o diâmetro do cabo.
Confiabilidade do isolamento:
Usando borracha de silicone líquido para garantir um bom isolamento e alta elasticidade. Sempre mantenha a pressão radial constante no corpo do cabo após a instalação, o corpo principal do isolamento do produto e a unidade de controle de estresse elétrico pré-formada como um todo na fábrica, pouca capacidade de descarga parcial, \"respirando \" com corpo de cabo simultaneamente.
Desempenho estável:
Tubo de apoio usando soldagem ultra-sônica, para garantir a confiabilidade e a estabilidade dos produtos, a tração permanente e menor taxa de deformação, melhorar o período de garantia de produtos.
Selamento confiável:
A coordenada do corpo terminal com manga de dedo de ramo frio, tubo de isolamento de encolhimento frio e tubo de selo terminal de encolhimento frio; Os kits conjuntos intermediários adotam com três camadas de tecnologia de vedação à prova d'água, para garantir um excelente desempenho de umidade dos acessórios.
Fácil para instalação:
Instalação simples, operação conveniente, fácil de dominar. A distância de decapagem é a demanda de espaço curto e de instalação é pouco enquanto o pré-tratamento do cabo. Método de aterramento usando a mola de força constante para fixar a liderança da Terra sem soldagem ou fio de cobre amarrado, e uma extremidade do solo foi comprimida com terminal, instalação mais conveniente, segura e confiável.
Amplamente use:
Resistência à poluição, resistência ao envelhecimento, boa hidrofóbica, e possui excelente resistência à corrosão, resistência a frio e resistência ao raio ultravioleta, para garantir o uso de desempenho a longo prazo e estável. Especialmente adequado para alta altitude, frio, úmido, neblina de sal e áreas de poluição pesada

Parâmetros principais de desempenho do material de borracha de silicone líquido

Método de controle de estresse confiável para acessórios para cabos de encolhimento frio

Atualmente, existem dois tipos de modos de controle de estresse, como cone de estresse e tubulação de estresse nos acessórios de cabo de potência de 35 kV e abaixo da tensão. Usando o método de cone de estresse aliviar a concentração de estresse de campo elétrico, é o método mais confiável e mais eficaz do ponto de vista elétrico. O cone de estresse, cortando o escudo de isolamento para aprofundar, torna sua forma uma estrutura de trombeta, melhorou a distribuição de campo elétrico, reduz a intensidade de campo elétrico da superfície de fratura da camada semi-condutora externa, mantenha a vida operacional do cabo. Também é usar o método de controle do Stress Cone para homogeneizar o campo elétrico no sistema de 110 kV ou tensão superior. Se escolher o método do tubo de controle de estresse, a dispersão do material é grande do tubo de controle de estresse, desvantagens como o desempenho do produto não é estável e a força de retenção é pequena entre os acessórios e o isolamento do cabo, etc. Portanto, escolhemos a alta confiabilidade de modo de controle do cone de estresse.

Padrão para as assessores de cabo de encolhimento frio

GB11033 Requisitos básicos de tensão nominal não superior a 26/35 kV acessórios de cabo de alimentação.
IEC60502 Cabo de alimentação isolado e seus acessórios de tensão nominal 1 kV a 30 kV.
Procedimento de teste GB5589 de assessorias de cabo.
Procedimento de teste GB9327 de compressão do condutor de cabo e junta de conexão mecânica.
Cobre de compressão GB / T14315, terminal de alumínio e tubo de conexão para condutores de arame e cabo.
JB7829The Terminal de Tipo de Tipo Calor Indoor e Ao Ar Livre para cabos de energia de tensão nominal não superior a 26/35 kV.
GB / T12706.4-2002 A quarta parte do cabo de alimentação isolada e dos seus acessórios de tensão nominal 1 kV a 30 kV: requisitos de teste para os acessórios de cabo de alimentação de tensão nominal 6 kV a 35 kV.
JB / T 10740-2007 Tipo de alimentação isolado Tipo de alimentação Frinkable Assessorias de tensão nominal 6KV (UM = 7,2KV) a 35KV (UM = 40,5KV).
JB / T 8144-1995 Requisitos técnicos básicos para os acessórios de cabo de alimentação de tensão nominal não superior a 26 / 35KV.
GB311.1-1997 Coordenação de isolamento para equipamentos de transmissão e transformação de alta tensão.
GB / T 311.2-2002 Coordenação de isolamento.
GB50150-2008 Padrão de teste de aceitação para equipamentos elétricos Equipamento elétrico de engenharia.
DL / T 620-1997 Proteção da sobretensão e coordenação de isolamento para equipamentos elétricos AC.

Faixa de aplicação de produto

A aplicação de nossas séries frias fabricadas Products: tensão nominal 0.6 / 1 kV, seção nominal: 10-630 mm2 núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos de cabo de alimentação isolada de polietileno cruzado;

Tensão nominal 8.7 / 10KV, 8,7 / 15KV, seção nominal: 25-630 mm2;

Tensão nominal 12 / 20KV, 18 / 20KV, seção nominal: 25-400 mm2;

Tensão nominal 21 / 35KV, 26 / 35KV, seção nominal: 50-500 mm2;

Núcleo único e três núcleos de polietileno reticulado isolados e

Cabo de alimentação isolado de borracha.

Ambiente de aplicação e condições

Nível de poluição ambiental: Área poluída Nível IV;

As propriedades como o nível de isolamento, a capacidade de transporte de corrente, a temperatura de trabalho de longo prazo e a temperatura do curto-circuito, etc. Todos atendem aos requisitos técnicos de suporte a cabos. Amplamente utilizado nos industriais de energia elétrica, petróleo, químico

Engenharia, mina, ferrovia, aço, etc. Especialmente adequado para neblina salgada, frio grave, alto húmido-quente e as ocasiões Desfeitável uso aberto chama.

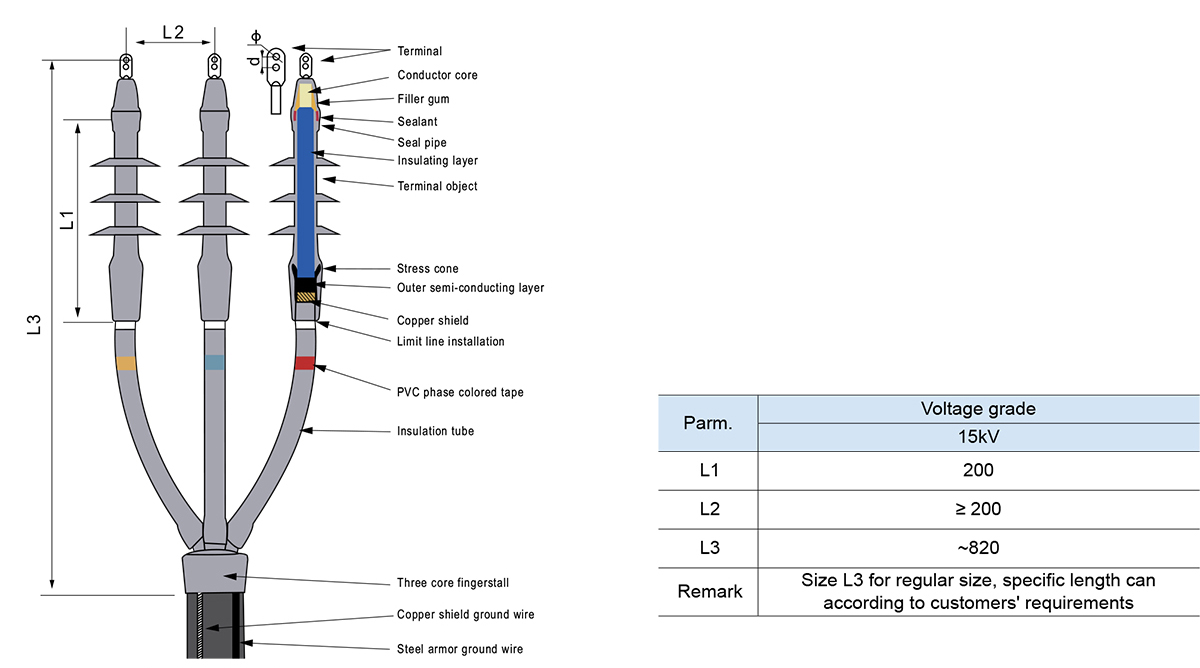

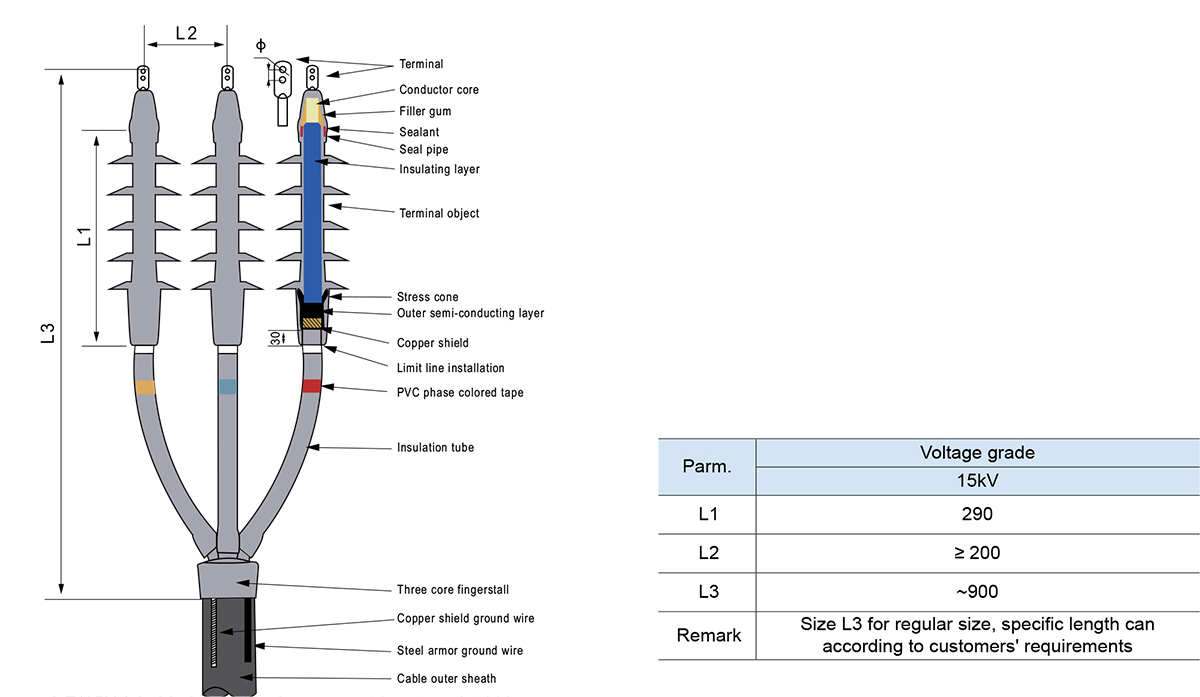

8,7 / 15KV Kit de terminais de cabo encolhido frio (IV)

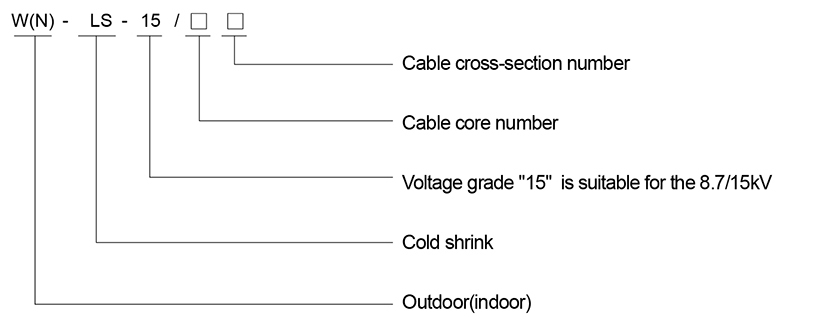

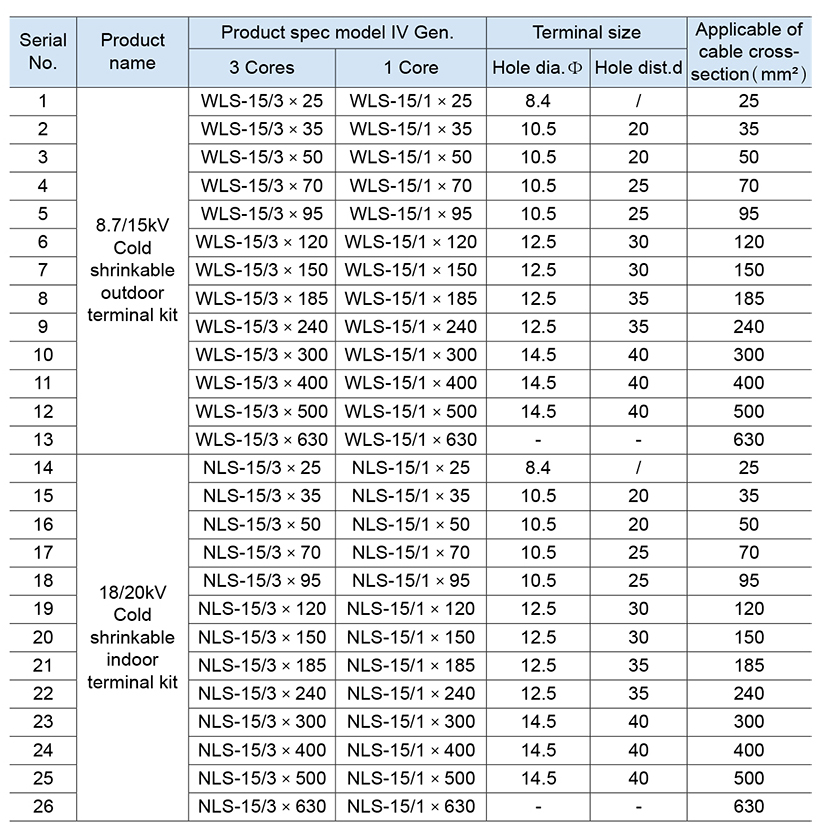

Especificações do produto
