Conectores e kits separáveis ​​tipo IEC 35kv 630A

Acessórios do tipo plugue, também chamados de conectores separáveis. Inclui kits de conectores separáveis ​​de cotovelo, reto e T. Nossos conectores separáveis ​​são amplamente utilizados em painéis de distribuição, transformadores, gabinetes e outros equipamentos elétricos. É feito de EPDM ou borracha de silicone com controle de campo integrado. E adota técnica de injeção de camada tripla avançada (uma camada interna condutora, uma camada de isolamento e uma camada externa condutora) para garantir a propriedade de interface para evitar lacunas entre as camadas e diminuir a descarga parcial ao máximo. Nossos conectores separáveis ​​incluem principalmente tipo IEC e tipo IEEE .
Status de disponibilidade:

Conectores e kits separáveis ​​tipo IEC

padrão executivo

EN 50181 Buchas do tipo plug-in acima de 1kV até 52kV e de 250A a 2,5kA para equipamentos que não sejam transformadores preenchidos com líquido
Buchas EN 50180 acima de 1kV até 36kV e de 250A a 3,15kA para transformadores preenchidos com líquido
HD629.1 Requisitos de teste para acessórios usados ​​em cabos de alimentação com tensão nominal de 3,6/6(7,2)kV até 20,8/36(42)kV-Parte 1: cabos com isolação extrudada
IEC 60502.4 Cabo de alimentação com isolamento extrudado e seus acessórios para tensões nominais de 1kV(U=1,2kV)até 30kV(U=36kV)-parte 4: requisitos de teste em acessórios para cabos com tensões nominais de 6kV até 30kV(U= 36kV)
lEc60099 Pára-raios de óxido metálico sem lacunas para acsystems
JB/T 8952 Pára-raios de óxido metálico com alojamento em polímero sem folgas para acsystems
IEEE 386 Sistema de conector isolado separável para sistema de distribuição de energia acima de 600V
GB11032 Pára-raios de óxido de metal sem folgas para acsystem
JB/T 8952 Pára-raios de óxido metálico com alojamento em polímero sem folgas para acsystems

Características de tensão

95m4_02

características atuais

95m4_04

Solução de aplicação de conectores separáveis ​​tipo IEC

95m4_06

Conector T IEC 35kV 630A

Resumo

Conector T IEC 35kV 630A, é adequado para o terminal do alimentador de entrada e saída (cabo de alimentação XLPE) da unidade principal do anel e conecta-se com o soquete da luva do painel de distribuição, bucha de parede do   caixa de ramificação de cabo e os parafusos da bucha de aparelho tipo duplo.Também adequado para instalações de subestação tipo caixa.Forneça conexões totalmente isoladas e hermeticamente seladas de cabos de energia para quadros de distribuição ou caixas de derivação de cabos.
Trabalho frontal com um parafuso conectado ao soquete do painel, a cauda pode ser conectada diretamente com o plugue isolante e também pode ser estendida após a conexão
Conector de cabo plug-in ou pára-raios traseiro.
A interface do produto está em conformidade com EN50180-50181 e IEEE386.

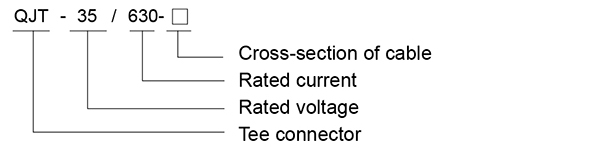

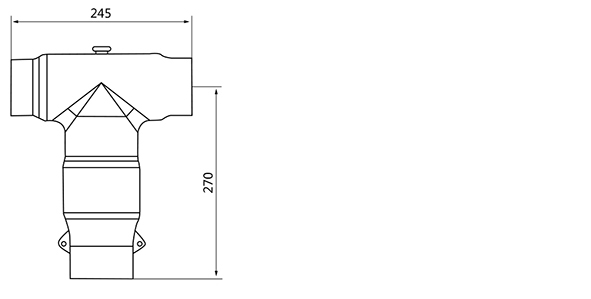

Descrição do tipo
95m4_34

95m4_37

Característica do produto

1.Usando borracha EPDM de alta qualidade, que não só tem excelente desempenho elétrico, como rasgo, resistência ao ozônio, resistência à oxidação, resistência à corrosão, alta resistência mecânica.
2. Adote a tecnologia avançada internacional de moldagem por injeção de três camadas, garante efetivamente o bom desempenho da interface, para evitar o espaço entre as camadas e reduz a descarga parcial.
3. O bom design de dentro e fora da tela torna a estrutura do campo elétrico mais otimizada;blindagem externa uniforme, resistência de aterramento inferior a 5000 Omega, o uso da superfície externa da cabeça do cabo efetivamente mantém o potencial zero, garante a segurança da operação.
4. O corpo de estresse com design antiderrapante pode efetivamente prevenir a instalação de acidentes de corpo de estresse extraviados.
5. Tem boa estabilidade térmica e propriedades termodinâmicas, bom desempenho de vedação pode ser executado debaixo d'água.

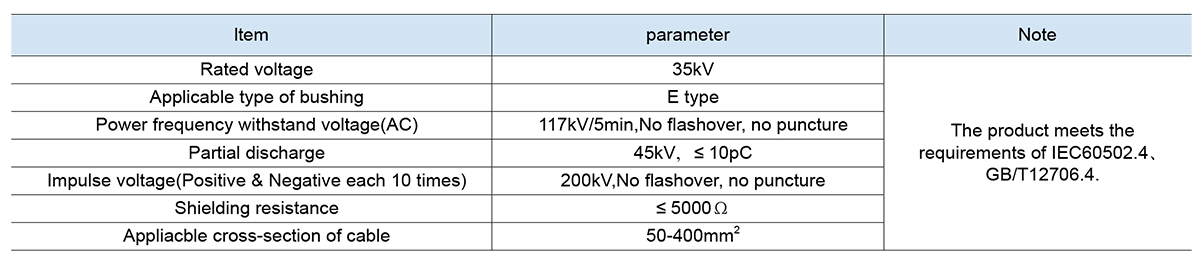

Desempenho elétrico

95m4_48

Acessórios principais

Bucha do plugue、Corpo de tensão、Tampa traseira、Terminal、Parafusos   Tampões de isolamento, graxa de silicone, toalhas
