GWR-12.
Resumo
GWR-12/36 AC ao ar livre. O interruptor de desconexão do tipo Fundido de alta tensão (interruptor de desconexão para curta) é usado no sistema de energia elétrica com frequência nominal de 50 / 60Hz, tensão nominal 12 / 36KV. Seu principal para fazer ou quebrar o circuito sob a tensão de fornecimento de linha em equipamentos de sistema de distribuição de alta tensão ao ar livre. O tipo de desconexão do tipo anti-poluição é especialmente usado em uma área poluída grave. Acordou com os padrões de IEC62271-103: interruptores de alta tensão.
Condição ambiental
Altitude: ≤1000m;
Temperatura ambiente: + 50 ℃ ~ -30 ℃;
Velocidade do vento: ≤35m / s;
Intensidade do terremoto: ≤8 grau;
Poluição do ar: IV;
Espessura de gelo: ≤ 10mm;
Ocasiões aplicáveis do switch normal do tipo devem livres de agravamento de química, poeira e outras coisas voláteis e cáusticas.

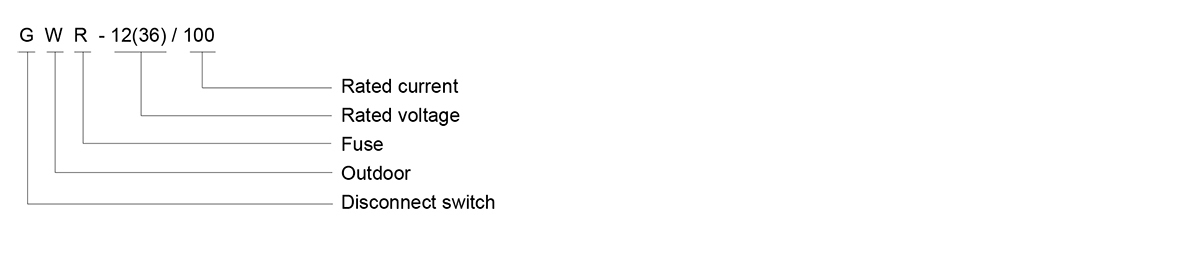

Modelo
Recurso de estrutura
O interruptor de desconexão é composto de componentes de fusíveis, quadro e isolante operacional, contato fixo, lâmina de contato e mecanismo de mola de ligação.
Montagem do fusível: Combine principalmente com contato superior, para baixo móvel e fixo, arco extinguindo peças de suporte, isolante e suporte de montagem, durante o trabalho normal, o fusível que vincula a junta movente da bucha de extinção de arco com contator móvel, a bucha de extingo de arco é em posição fechada sob a pressão do contator fixo.
Quadro: base é dobrada de chapa de aço, eixo com puxar o braço cruzado através do centro da estrutura. Buracos perfurados na base são usados para fixar o isolante pós.
Post e isolador de operação: Anti-Erode Post Isolator.
Contator fixo: Lâmina de contato feita de placa de cobre vermelha, fixa na pós-isolante e na extremidade do plano de nível estendido, como para conectar o fio e a vantagem da curva conectada ambos os lados confiáveis com a lâmina de contacto.
Lâmina de contato: é feito de duas placas de cobre vermelhas da seção do retângulo, ambas as extremidades da lâmina de contato anexada com a mola espiral ajustar a pressão de contato.
O interruptor pode ser operado combinado com a montagem vertical do mecanismo CS em postes elétricos duplos ao ar livre.
Especificação técnica

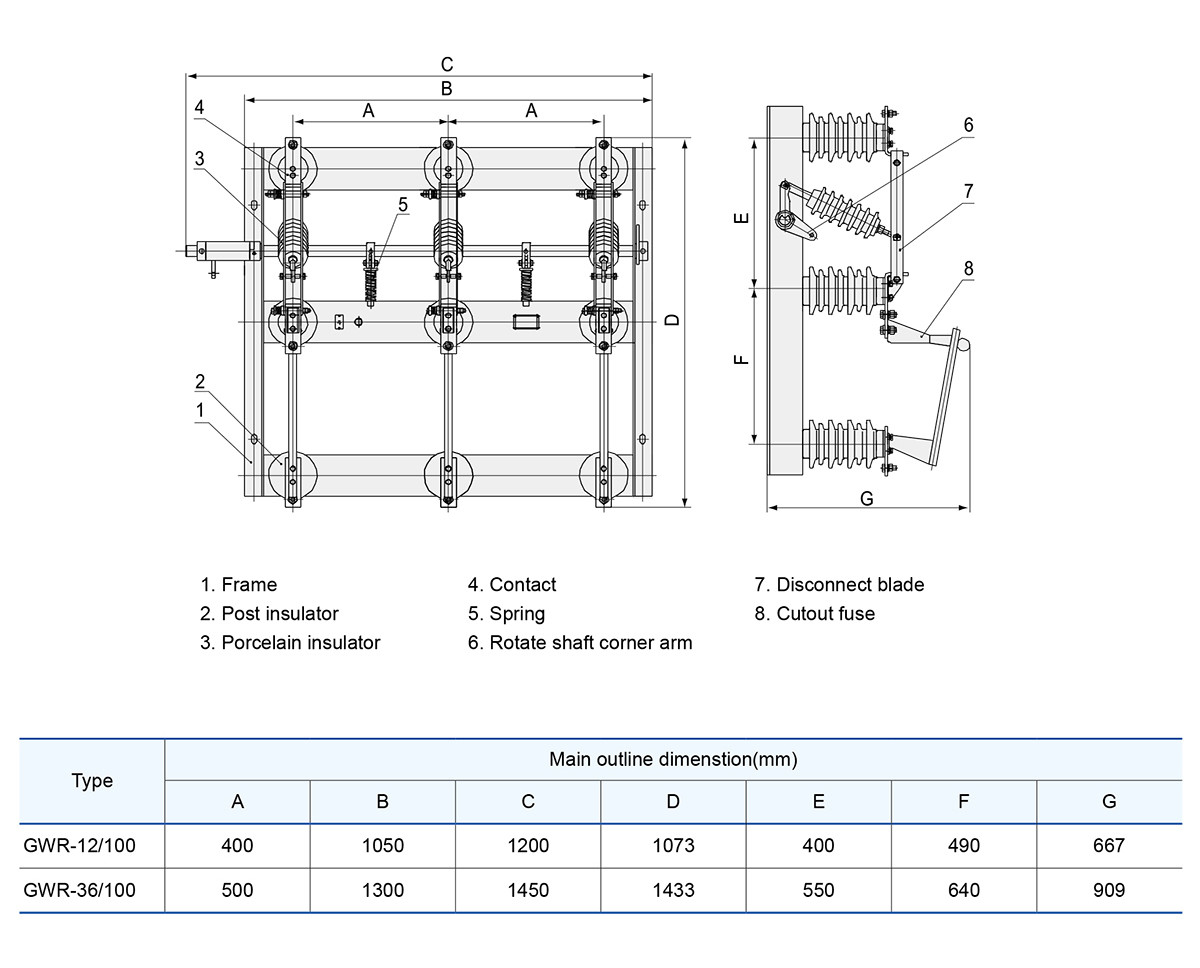

Dimensão do esboço
Resumo
GWR-12/36 AC ao ar livre. O interruptor de desconexão do tipo Fundido de alta tensão (interruptor de desconexão para curta) é usado no sistema de energia elétrica com frequência nominal de 50 / 60Hz, tensão nominal 12 / 36KV. Seu principal para fazer ou quebrar o circuito sob a tensão de fornecimento de linha em equipamentos de sistema de distribuição de alta tensão ao ar livre. O tipo de desconexão do tipo anti-poluição é especialmente usado em uma área poluída grave. Acordou com os padrões de IEC62271-103: interruptores de alta tensão.
Condição ambiental
Altitude: ≤1000m;
Temperatura ambiente: + 50 ℃ ~ -30 ℃;
Velocidade do vento: ≤35m / s;
Intensidade do terremoto: ≤8 grau;
Poluição do ar: IV;
Espessura de gelo: ≤ 10mm;
Ocasiões aplicáveis do switch normal do tipo devem livres de agravamento de química, poeira e outras coisas voláteis e cáusticas.
Modelo
Recurso de estrutura
O interruptor de desconexão é composto de componentes de fusíveis, quadro e isolante operacional, contato fixo, lâmina de contato e mecanismo de mola de ligação.
Montagem do fusível: Combine principalmente com contato superior, para baixo móvel e fixo, arco extinguindo peças de suporte, isolante e suporte de montagem, durante o trabalho normal, o fusível que vincula a junta movente da bucha de extinção de arco com contator móvel, a bucha de extingo de arco é em posição fechada sob a pressão do contator fixo.
Quadro: base é dobrada de chapa de aço, eixo com puxar o braço cruzado através do centro da estrutura. Buracos perfurados na base são usados para fixar o isolante pós.
Post e isolador de operação: Anti-Erode Post Isolator.
Contator fixo: Lâmina de contato feita de placa de cobre vermelha, fixa na pós-isolante e na extremidade do plano de nível estendido, como para conectar o fio e a vantagem da curva conectada ambos os lados confiáveis com a lâmina de contacto.
Lâmina de contato: é feito de duas placas de cobre vermelhas da seção do retângulo, ambas as extremidades da lâmina de contato anexada com a mola espiral ajustar a pressão de contato.
O interruptor pode ser operado combinado com a montagem vertical do mecanismo CS em postes elétricos duplos ao ar livre.
Especificação técnica
Dimensão do esboço
