Na engenharia elétrica, um seccionador, interruptor de desconexão ou interruptor isolador é usado para garantir que um circuito elétrico seja completamente desenergizado para serviço ou manutenção.Eles são usados apenas para interromper o circuito e são frequentemente encontrados em distribuição elétrica e subestação, onde máquinas devem ter sua fonte de energia motriz removida para ajuste ou reparo.Os seccionadores podem ser operados manualmente ou por motor e podem ser combinados com uma chave de aterramento para aterrar a parte que foi isolada do sistema para garantir a segurança do equipamento e do pessoal que trabalha nele. Chaves de isolamento de alta tensão são usadas em subestações elétricas para permitir o isolamento de aparelhos como disjuntores, transformadores e linhas de transmissão, para manutenção.O seccionador geralmente não se destina ao controle normal do circuito, mas apenas ao isolamento de segurança.Ao contrário das chaves de carga e disjuntores, os seccionadores não possuem um mecanismo de supressão de arcos elétricos, que ocorre quando condutores que transportam altas correntes são eletricamente interrompidos.Assim, são dispositivos sem carga, com baixíssima capacidade de interrupção, destinados a serem abertos somente após a corrente ter sido interrompida por algum outro dispositivo de controle.
GW1-36
HAIVOL
Resumo
GW1-12(36)/630-20(25) interruptor de desconexão de alta tensão CA externo (interruptor de desconexão para abreviar) é usado para abrir e fechar circuito com tensão, mas sem carga 50/60 Hz, sistema de energia de 12 (36) kV, O tipo antipoluição pode ser usado na área de poluição grave.Ligação de três pólos, bom desempenho síncrono.
Condição ambiental
Altitude: ≤3000m;
Temperatura ambiente: -30℃ ~+40℃;
Velocidade do vento: ≤35m/s;
Poluição do ar: IV;
Intensidade do terremoto: ≤8 graus;
Espessura do gelo: ≤10mm.
Modelo
Funcionalidade da estrutura
Esta chave de desconexão consiste em estrutura, isolante operacional, contator estático, lâmina, mecanismo de mola de ligação, etc.
Estrutura: placa blindada dobrada de 5 mm, há orifícios na estrutura para o isolador de poste fixo.
Poste e isolador de operação: adote ZS-12, isolador de poste de 36 séries ao ar livre, a carga de curvatura mini resiste é 4000N.
Contator estático: é feito de cobre violeta e fixado no isolador de poste.
Lâmina: é feita de cobre retangular violeta, há uma mola de pressão para ajustar a pressão.
O interruptor vertical ou horizontal instalado no exterior com mecanismo CS□.

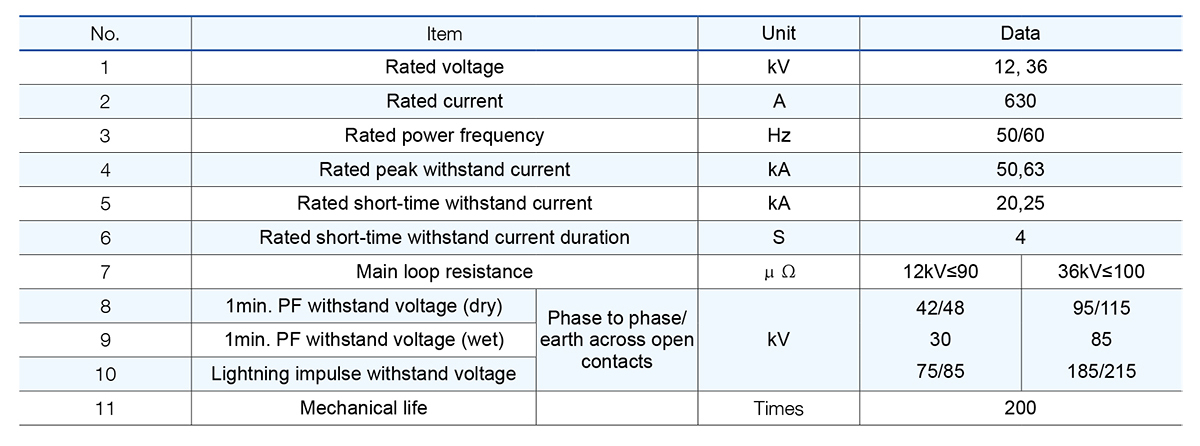

Especificação técnica
Dimensão do esboço
Resumo
GW1-12(36)/630-20(25) interruptor de desconexão de alta tensão CA externo (interruptor de desconexão para abreviar) é usado para abrir e fechar circuito com tensão, mas sem carga 50/60 Hz, sistema de energia de 12 (36) kV, O tipo antipoluição pode ser usado na área de poluição grave.Ligação de três pólos, bom desempenho síncrono.
Condição ambiental
Altitude: ≤3000m;
Temperatura ambiente: -30℃ ~+40℃;
Velocidade do vento: ≤35m/s;
Poluição do ar: IV;
Intensidade do terremoto: ≤8 graus;
Espessura do gelo: ≤10mm.
Modelo
Funcionalidade da estrutura
Esta chave de desconexão consiste em estrutura, isolante operacional, contator estático, lâmina, mecanismo de mola de ligação, etc.
Estrutura: placa blindada dobrada de 5 mm, há orifícios na estrutura para o isolador de poste fixo.
Poste e isolador de operação: adote ZS-12, isolador de poste de 36 séries ao ar livre, a carga de curvatura mini resiste é 4000N.
Contator estático: é feito de cobre violeta e fixado no isolador de poste.
Lâmina: é feita de cobre retangular violeta, há uma mola de pressão para ajustar a pressão.
O interruptor vertical ou horizontal instalado no exterior com mecanismo CS□.
Especificação técnica
Dimensão do esboço
