Isolador de porcelana tipo carretel 33kv para poste de estação (BS)

Isoladores de porcelana, também chamados de isoladores de cerâmica, são feitos de argila, quartzo ou alumina e feldspato, e são cobertos com um esmalte liso para derramar água.Isoladores feitos de porcelana rica em alumina são usados onde alta resistência mecânica é um critério.A porcelana tem uma rigidez dielétrica de cerca de 4–10 kV/mm.Também tem desempenho dielétrico perfeito.Os isoladores de porcelana são amplamente utilizados em linhas de transmissão aéreas para fornecer suporte mecânico e proteção elétrica, bem como em linhas de distribuição e subestações.Dependendo das considerações de tensão, diferentes tipos de isoladores são usados em sistemas de energia, temos isolador de pino, isolador de tensão, isolador de suspensão. isolador de poste, isolador de haste longa, isolador de poste horizontal, isolador ferroviário, isolador de manilha, isolador de estada.

Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
Pw-33-Y

Descrição do produto

Os isoladores são um controle de isolamento especial que pode desempenhar um papel importante nas linhas de transmissão aéreas.Nos primeiros anos, os isoladores eram usados principalmente para postes telegráficos.Lentamente, muitos isoladores em forma de disco foram pendurados em uma extremidade da torre de conexão de fios de alta tensão.Foi usado para aumentar a distância de fuga.Geralmente era feito de vidro ou cerâmica e era chamado de isolante.Os isoladores não devem falhar devido a vários esforços eletromecânicos causados por mudanças no ambiente e nas condições de carga elétrica, caso contrário, os isoladores não terão um efeito significativo e prejudicarão o uso e a vida operacional de toda a linha.

Os isoladores servem a dois propósitos principais: isolamento elétrico e fixação mecânica.Para atender a esses requisitos, vários padrões de desempenho elétrico e mecânico são implementados.Desde que as descargas atmosféricas e a tensão interna estejam dentro dos limites especificados, nenhuma falha ou descarga elétrica deve ocorrer ao longo da superfície.Da mesma forma, não deve haver danos ou prejuízos sob a carga mecânica especificada, tanto a curto quanto a longo prazo.Além disso, os isoladores não devem apresentar sinais evidentes de desgaste ou deterioração após uso prolongado sob carga elétrica e em diferentes ambientes.As conexões do isolador também não devem produzir nenhuma descarga corona que possa interferir na recepção de rádio ou TV.Como os isoladores são amplamente utilizados, é importante que suas conexões sejam intercambiáveis.Para garantir um desempenho de qualidade, diversos testes elétricos, mecânicos, físicos e ambientais são realizados nos isoladores de acordo com o tipo e condições de uso.

Resumo

1) Material: porcelana

2) Classe BS: Pw-11-Y Pw-22-Y Pw-33-Y

3) isoladores tipo pino para alta tensão

4) uso seguro

5) vários designs disponíveis

6) transporte rápido e ótimo serviço

7) boa qualidade e preço razoável

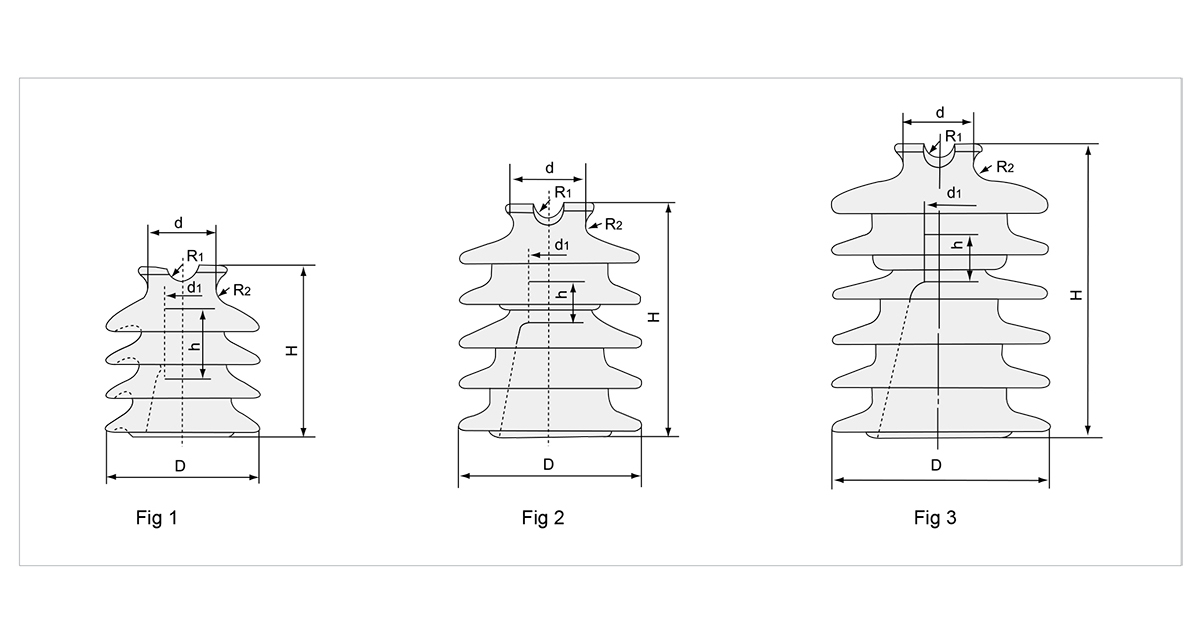

figura de dimensão

Dimensões principais e detalhes padrão
Figo			1	2	3
Classe BS			Pw-11-Y	Pw-22-Y	Pw-33-Y
Dimensões principais (mm)	H		185	255	320
	h		32.65	32.65	32.65
	D		170	205	240
	d		76	76	76
	d1		27.78	27.78	27.78
	R1		16	16	16
	R2		16	16	16
Tensão Nominal (kV)			15	22	33
Distância de Fuga (mm)			432	673	851
Tensão Mínima de Flashover	frequência de energia	Seco (kV)	100	125	140
	frequência de energia	Molhado (kV)	65	95	110
	50% de impulso positivo		150	190	210
	50% de impulso positivo		150	190	210
Tensão suportável	Frequência de potência de um minuto	Seco (kV)	90	110	125
	Frequência de potência de um minuto	Molhado (kV)	60	90	100
	impulso (kV)		140	180	200
Dados de rádio-influência-tensão	Tensão de teste para o solo (kV)		22	30	44
Dados de rádio-influência-tensão	RIV máximo a 1000kHz (uV)		12000	16000	25000
Carga de falha do cantilever (kN)			11	11	11
Peso (kg)			5	10	13

em um:

sob um:

Isolador de porcelana de 33kV. Isolador Tipo Carretel 33kv Isolador de porcelana tipo carretel Isolador de Porcelana para Estação Isolador de porcelana
