Isolador de porcelana tipo pino 35kv para subestação transformadora (ANSI)

Isoladores de porcelana, também chamados de isoladores de cerâmica, são feitos de argila, quartzo ou alumina e feldspato, e são cobertos com um esmalte liso para derramar água.Isoladores feitos de porcelana rica em alumina são usados onde alta resistência mecânica é um critério.A porcelana tem uma rigidez dielétrica de cerca de 4–10 kV/mm.Também tem desempenho dielétrico perfeito.Os isoladores de porcelana são amplamente utilizados em linhas de transmissão aéreas para fornecer suporte mecânico e proteção elétrica, bem como em linhas de distribuição e subestações.Dependendo das considerações de tensão, diferentes tipos de isoladores são usados em sistemas de energia, temos isolador de pino, isolador de tensão, isolador de suspensão. isolador de poste, isolador de haste longa, isolador de poste horizontal, isolador ferroviário, isolador de manilha, isolador de estai.

Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
56-1
Marca do Produto:
HAIVOL

Descrição do produto

Os isoladores são vitais para manter linhas de transmissão aéreas seguras e eficientes.Embora originalmente destinados a postes telegráficos, hoje, isoladores em forma de disco são comumente conectados a torres de conexão de fio de alta tensão para aumentar a distância de fuga.Normalmente feitos de vidro ou cerâmica, esses isoladores devem suportar várias tensões eletromecânicas causadas por mudanças ambientais e de carga elétrica.Se eles falharem, toda a linha pode sofrer danos e reduzir a vida útil.

A principal função dos isoladores é obter isolamento elétrico e fixação mecânica, para os quais são especificados vários requisitos de desempenho elétrico e mecânico.Se estiver sob a tensão de operação especificada, sobretensão de raio e sobretensão interna, sem avaria ou flashover ao longo da superfície;sob a carga mecânica especificada de longo e curto prazo, sem danos e danos;sob a máquina especificada, após operação de longo prazo sob carga elétrica e várias condições ambientais, nenhuma deterioração óbvia ocorrerá;os encaixes dos isoladores não produzirão descarga corona óbvia sob a tensão operacional, de modo a não interferir na recepção de rádio ou televisão.Como os isoladores são dispositivos amplamente utilizados, seus acessórios de conexão também devem ser intercambiáveis.Além disso, as normas técnicas de isoladores também exigem diversas condições elétricas, mecânicas, físicas e ambientais para testar o desempenho e a qualidade dos isoladores de acordo com diferentes tipos e condições de uso.

Resumo

1) Material: porcelana

2) Classe ANSI: 56-1 56-2 56-3 56-4 56-5

3) isoladores tipo pino para alta tensão

4) uso seguro

5) vários designs disponíveis

6) transporte rápido e ótimo serviço

7) boa qualidade e preço razoável

lfxs_03

gmgz_01

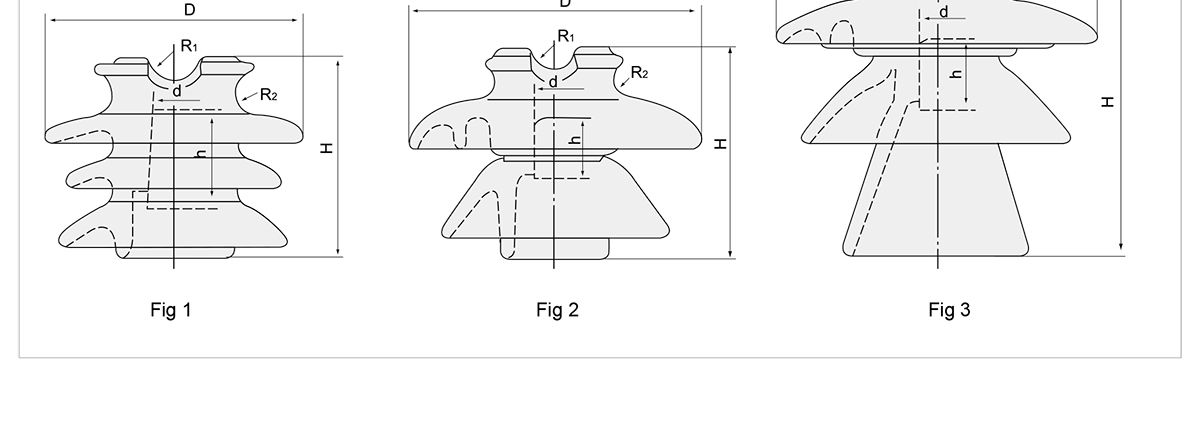

Dimensões principais e detalhes padrão
Figo			1	1	2	2	3
Classe ANSI			56-1	56-2	56-3	56-4	56-5
Dimensões principais (mm)	H		146	165	191	241	318
	h		50.8	50.8	50.8	50.8	63.5
	D		191	228	267	305	343
	d		34.9	34.9	34.9	34.9	34.9
	d1		19	19	19	19	19
	R2		14	14	14	14	14
Tensão Nominal (kV)			23	23	35	46	69
Distância de Fuga (mm)			330	430	533	685	865
Tensão Mínima de Flashover	frequência de energia	Seco (kV)	95	110	125	140	175
	frequência de energia	Molhado (kV)	60	70	80	95	125
	50% Impulso	Positivo (kv)	150	175	200	225	270
	50% Impulso	Negativo (kv)	190	225	265	310	340
Dados de Tensão de Influência de Rádio	Tensão de teste para o solo (KV)		15	22	30	30	44
Dados de Tensão de Influência de Rádio	RIV máximo a 1000kHz (uv)		100	100	200	200	200
Média de tensão de punção de baixa frequência (kV)			130	145	165	186	225
Distância de arco seco (mm)			178	210	241.3	285	356
Carga de falha do cantilever (kN)			1134	1360	1360	1360	1360
Peso (kg)			3.7	5.3	7	10.8	13.5

em um:

sob um:

Insulador de tipo PIN. Isolador de porcelana tipo 35KV PIN Isolador de porcelana de 35kV. Isolador de porcelana de pino de 35kV Isolador de porcelana Isolador tipo pino de 35kV
