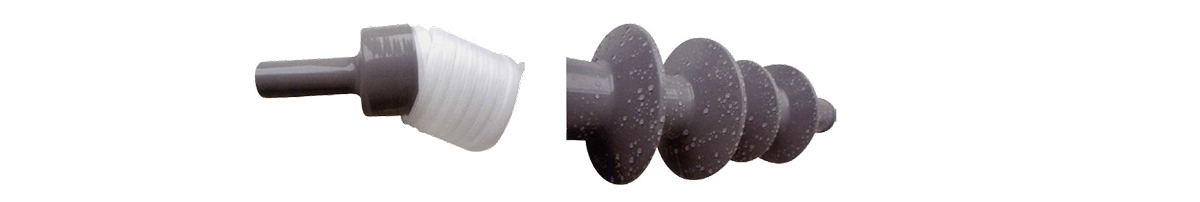

Kit de junção de cabo retrátil a frio 0,6/1KV completo

Características do produto da empresa e main parâmetros de desempenho do produto

Técnica de encolhimento a frio:

Não há necessidade de fogo ou ferramentas especiais, basta puxar suavemente o pavio e ele se retrairá e se prenderá ao cabo, ajustando-se a vários diâmetros de cabo com facilidade.A confiabilidade do isolamento é garantida com borracha de silicone líquido que mantém uma pressão radial consistente no corpo do cabo.O isolamento e a unidade de controle de estresse elétrico são pré-formados juntos na fábrica, reduzindo a descarga parcial e respirando com o corpo do cabo em todos os momentos.O desempenho estável é garantido pela soldagem ultrassônica do tubo de suporte, proporcionando resistência à tração permanente e menor taxa de deformação.A vedação confiável é obtida por meio da coordenação do corpo do terminal com a luva de ramificação retrátil a frio, tubo de isolamento e tubo de vedação do terminal.Os kits de juntas intermediárias usam uma tecnologia de vedação à prova d'água de três camadas que garante excelente resistência à umidade.

Fácil de instalar: instalação simples, operação conveniente, fácil de dominar.A distância de decapagem é curta e a demanda de espaço de instalação é pequena durante o pré-tratamento do cabo.Método de aterramento usando mola de força constante para fixar o condutor de aterramento sem soldagem ou fio de cobre amarrado, e uma extremidade do aterramento foi comprimida com terminal, instalação mais conveniente, segura e confiável.Amplamente utilizado: resistência à poluição, resistência ao envelhecimento, bom hidrofóbico e excelente resistência à corrosão, resistência ao frio e resistência aos raios ultravioleta, para garantir o uso de desempenho estável e de longo prazo.Especialmente adequado para áreas de alta altitude, frio, úmido, névoa salina e poluição pesada

Principais parâmetros de desempenho do material de borracha de silicone líquido

Método confiável de controle de tensão para acessórios de cabos termorretráteis

Atualmente, existem dois tipos de modos de controle de tensão, como cone de tensão e tubo de tensão nos acessórios do cabo de alimentação de 35 kV e abaixo da tensão.Usando o método do cone de tensão para aliviar a concentração de tensão do campo elétrico, é o método mais confiável e eficaz do ponto de vista elétrico.Cone de tensão cortando a blindagem de isolamento para espalhar, faça sua forma de trompete, melhore a distribuição do campo elétrico, reduza a intensidade do campo elétrico da superfície de fratura da camada semicondutora externa, mantenha a vida operacional do cabo.É também usar o método de controle de cone de tensão para homogeneizar o campo elétrico no sistema de 110 kV ou tensão superior.Se escolher o método do tubo de controle de tensão, a dispersão do material é grande do tubo de controle de tensão, desvantagens como o desempenho do produto não é estável e a força de retenção é pequena entre os acessórios e o isolamento do cabo, etc. modo de controle de cone de estresse.

Padrão para avaliações de cabos termorretráteis

GB11033 Requisitos técnicos básicos de tensão nominal não superior a 26/35 kV acessórios do cabo de alimentação.IEC60502 Cabo de alimentação isolado e seus acessórios de tensão nominal de 1 kV a 30 kV.GB5589 Procedimento de teste de avaliações de cabos.GB9327 Procedimento de teste de compressão do condutor de cabo e junta de conexão mecânica.GB/T14315 Cobre de compressão, terminal de alumínio e tubo de conexão para condutores de fios e cabos.JB7829Terminal do tipo termocontrátil interno e externo para cabos de alimentação com tensão nominal não superior a 26/35 KV.GB/T12706.4-2002 a quarta parte do cabo de alimentação isolado e seus acessórios de tensão nominal de 1 kV a 30 kV: requisitos de teste para os acessórios do cabo de alimentação de tensão nominal de 6 kV a 35 KV.JB/T 10740-2007 Cabos de alimentação isolados de tipo encolhível a frio de tensão nominal 6kV (Um=7,2KV) a 35kV (Um=40,5KV).JB/T 8144-1995 Requisitos técnicos básicos para os acessórios do cabo de alimentação de tensão nominal não superior a 26/35KV.GB311.1-1997 Coordenação de isolamento para equipamentos de transmissão e transformação de alta tensão.GB/T 311.2-2002 Coordenação de isolamento.GB50150-2008 Padrão de teste de aceitação para equipamentos elétricos de engenharia de instalação de equipamentos elétricos.DL/T 620-1997 Proteção contra sobretensão e coordenação de isolação para equipamentos elétricos CA.

Faixa de aplicação do produto

A aplicação de nossos produtos manufaturados da série encolhíveis a frio: Tensão nominal 0,6/1 kV, seção nominal: 10-630 mm2 núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos de polietileno reticulado isolado e cabo de alimentação isolado de borracha;

Tensão nominal 8,7/10KV, 8,7/15KV, seção nominal: 25-630 mm2;

Tensão nominal 12/20KV, 18/20KV, seção nominal: 25-400 mm2;

Tensão nominal 21/35KV, 26/35KV, seção nominal: 50-500 mm2;

Núcleo único e três núcleos de polietileno reticulado isolados e

cabo de força isolado de borracha.

Ambiente e condições do aplicativo

Nível de poluição ambiental: área poluída nível IV;

As propriedades, como nível de isolamento, capacidade de condução de corrente, temperatura de trabalho a longo prazo e temperatura de curto-circuito, etc., atendem aos requisitos técnicos dos cabos de suporte.Amplamente utilizado nas indústrias de energia elétrica, petróleo, química

engenharia, mina, ferrovia, aço, etc. especialmente adequado para névoa salina, frio severo, alta umidade e calor, e as ocasiões desfavoráveis ​​usam chama aberta.

Kit de junção de cabo totalmente retrátil a frio 0,6/1kV

Especificações do produto
