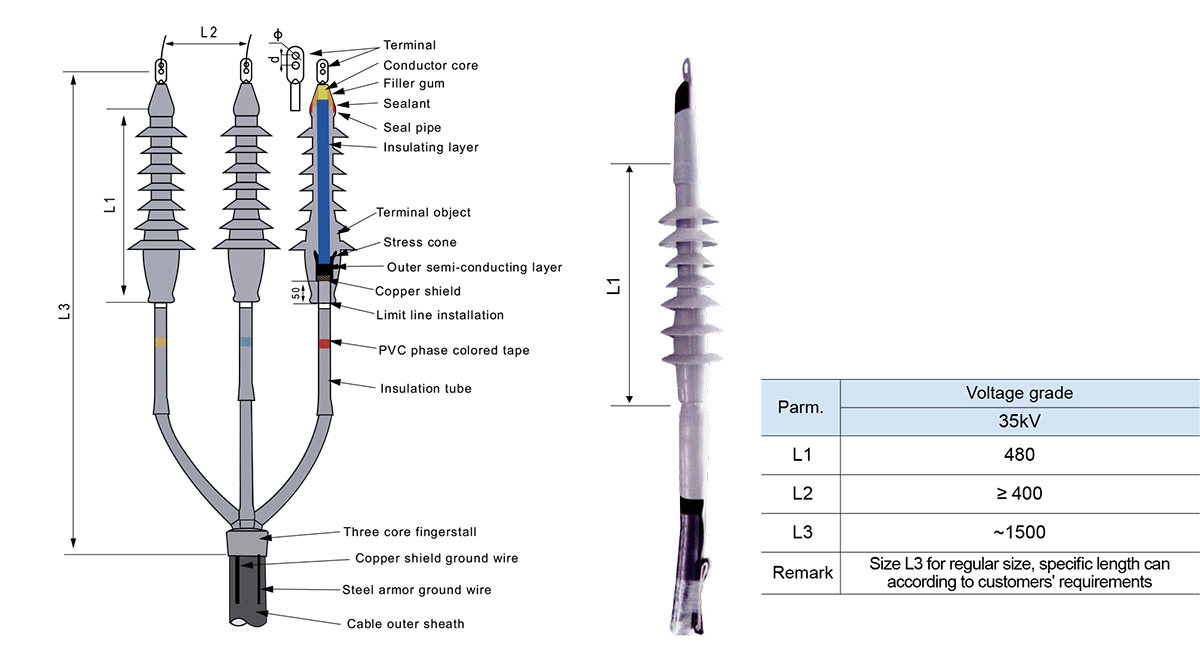

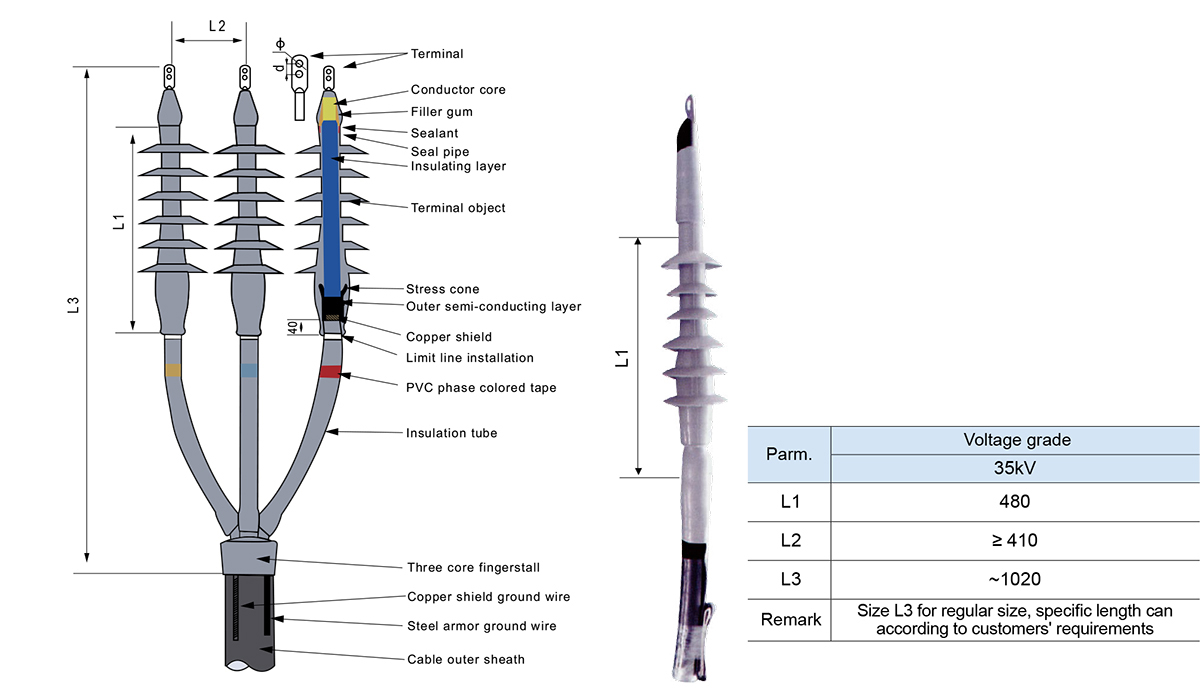

Kit de terminação de cabo frio externo de 35kV externo

Recursos do produto da empresa e parâmetros de desempenho principal do produto

Recurso do produto:

Técnica de encolhimento frio:
sem trabalho de incêndio e ferramentas especiais, basta puxar o pavio gentilmente, se retrairá depender de sua própria elasticidade; portanto, se conecta ao cabo de perto, cada especificação pode ser aplicada a uma variedade de diâmetro do cabo, forte compatibilidade com diâmetro do cabo.
Confiabilidade do isolamento:
Usando borracha de silicone líquido para garantir um bom isolamento e alta elasticidade. Mantenha sempre a pressão radial constante no corpo do cabo após a instalação, o corpo principal do produto do produto e da unidade de controle de tensão elétrica é pré -forma como um todo em fábrica, pouca capacidade de descarga parcial, 'respiração ' com o corpo do cabo simultaneamente.
Desempenho estável:
Suporte ao tubo usando soldagem ultrassônica, para garantir a confiabilidade e a estabilidade dos produtos, a tração permanente e a menor taxa de deformação, melhorar o período de garantia dos produtos.
Selagem confiável:
o corpo do terminal coordena com a manga do dedo do ramo de encolhimento frio, tubo de isolamento de encolhimento frio e tubo de vedação terminal de encolhimento frio; Os kits de articulações intermediários adotam com três camadas de tecnologia de vedação à prova d'água, para garantir um excelente desempenho de umidade de vedação dos acessórios.
Fácil para instalação:
instalação simples, operação conveniente, fácil de dominar. A distância de decapagem é curta e a demanda por espaço de instalação é pouco enquanto o pré -tratamento do cabo. Método de aterramento usando mola de força constante para fixar o chumbo da terra sem soldagem ou fio de cobre amarrado, e uma extremidade do solo foi comprimida com terminal, instalação mais conveniente, segura e confiável.
Uso amplamente:
resistência à poluição, resistência ao envelhecimento, boa hidrofóbica e tem excelente resistência à corrosão, resistência ao frio e resistência ao raio ultravioleta, para garantir o uso de desempenho a longo prazo e estável. Especialmente adequado para áreas de alta altitude, frio, úmido, nevoeiro de sal e poluição pesada

Principais parâmetros de desempenho do material de borracha de silicone líquido

Método de controle de estresse confiável para acessórios de cabo de encolhimento a frio

Atualmente, existem dois tipos de modos de controle de estresse, como cone de tensão e tubo de tensão nos acessórios do cabo de alimentação de 35 kV e abaixo da tensão. Usando o método de estresse, alivia a concentração de tensão do campo elétrico, é o método mais confiável e eficaz do ponto de vista elétrico. Cone de estresse cortando o escudo de isolamento para sepultamento, tornar sua forma uma forma de trompete, melhorou a distribuição do campo elétrico, reduz a intensidade do campo elétrico da superfície de fratura da camada semi-condutora externa, mantenha a vida útil do cabo. É também usar o método de controle do cone de tensão para homogeneizar o campo elétrico no sistema de 110 kV ou maior tensão. Se escolher o método do tubo de controle de tensão, a dispersão do material é grande do tubo de controle de tensão, as desvantagens como o desempenho do produto não são estáveis ​​e a força de retenção é pequena entre os acessórios e o isolamento do cabo, etc. Portanto, escolhemos a alta confiabilidade do modo de controle do cone de tensão.

Padrão para as avaliativas de cabo de encolhimento frio

GB11033 Requisitos básicos de tensão nominal, não superiores a 26/35 kV acessórios para cabos de alimentação.
IEC60502 Cabo de energia isolado e seus acessórios de tensão nominal de 1 kV a 30 kV.
Procedimento de teste GB5589 das avaliativas de cabo.
GB9327 Procedimento de teste da compressão do condutor de cabo e junta de conexão mecânica.
GB/T14315 Cobre de compressão, terminal de alumínio e tubo de conexão para condutores de fio e cabo.
JB7829O TERMINAL DE TIPO EM CORREIO EM CORREIRO EM ANTERIOR PARA CABOS DE ENERGIA DE TENSÃO NACADA NÃO MAIS QUE 26/35 KV.
GB/T12706.4-2002 A quarta parte do cabo de alimentação isolado e seus acessórios de tensão nominal de 1 kV a 30 kV: requisitos de teste para os acessórios do cabo de alimentação da tensão nominal de 6 kV a 35 kV.
JB/T 10740-2007 Cabo de potência isolado As avaliativas do tipo resumível a frio da tensão nominal 6KV (UM = 7,2kV) a 35kV (UM = 40,5kV).
JB/T 8144-1995 Requisitos técnicos básicos para os acessórios de cabo de alimentação da tensão nominal não superior a 26/35kV.
GB311.1-1997 Coordenação de isolamento para equipamentos de transmissão e transformação de alta tensão.
GB/T 311.2-2002 Coordenação de isolamento.
GB50150-2008 Padrão de teste de aceitação para equipamentos elétricos de instalação de equipamentos elétricos.
DL/T 620-1997 Proteção de sobretensão e coordenação de isolamento para equipamentos elétricos CA.

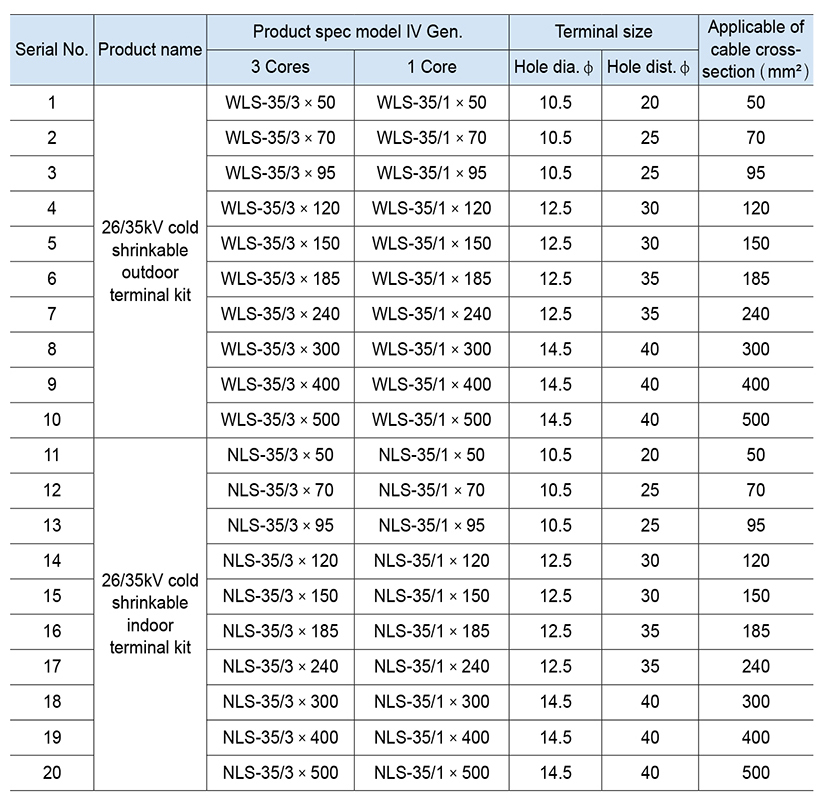

Faixa de aplicação de produto

A aplicação de nossos produtos de série fria e oculta fabricada: tensão nominal de 0,6/1 kV, seção nominal: 10-630 mm2 núcleo único, dois núcleos, três núcleos, quatro núcleos e cinco núcleos de polietileno reticulado e um cabo de alimentação isolado de borracha;

Tensão classificada 8.7/10kV, 8.7/15kV, seção nominal: 25-630 mm2;

Tensão classificada 12/20KV, 18/20kV, seção nominal: 25-400 mm2;

Tensão classificada 21/35kV, 26/35kV, seção nominal: 50-500 mm2;

Núcleo único e três núcleos de polietileno reticulado isolados e isolados e

cabo de alimentação isolada de borracha.

Ambiente de Aplicação e Condições

Nível de poluição ambiental: área poluída de nível IV;

As propriedades, como nível de isolamento, capacidade de transporte de corrente, temperatura de trabalho a longo prazo e temperatura de curto-circuito, etc. todos atendem aos requisitos técnicos do suporte aos cabos. Amplamente utilizado nos industriais de energia elétrica, petróleo, produtos químicos

Engenharia, Mina, Ferrovia, Aço, etc. Especialmente adequado para neblina de sal, frio grave, alto úmido e as ocasiões usam desfavoráveis ​​chamas abertas.
