| Status de disponibilidade: | |
|---|---|
Spd
Aplicativo:

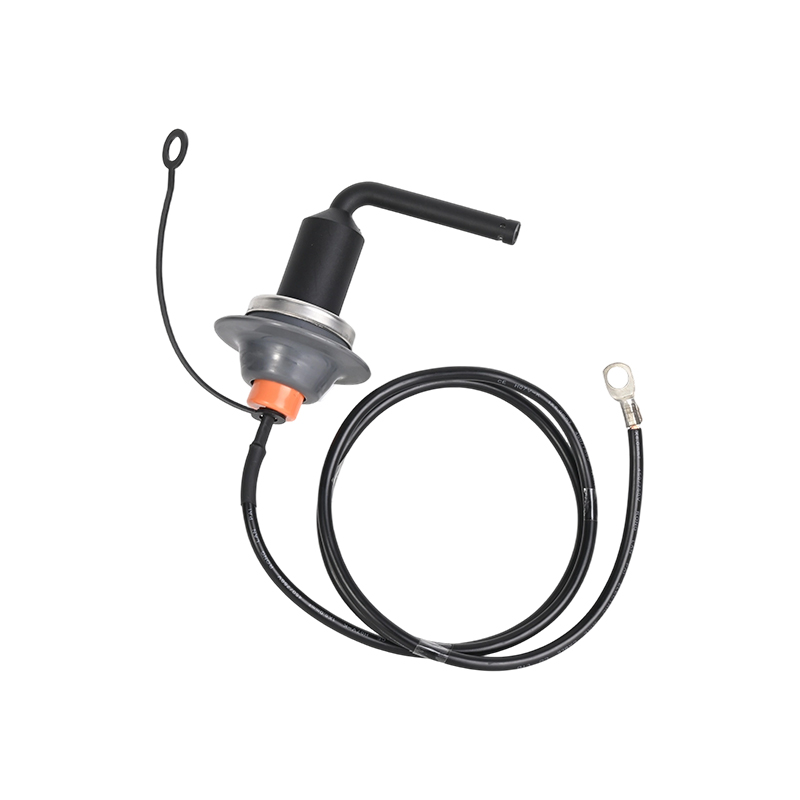

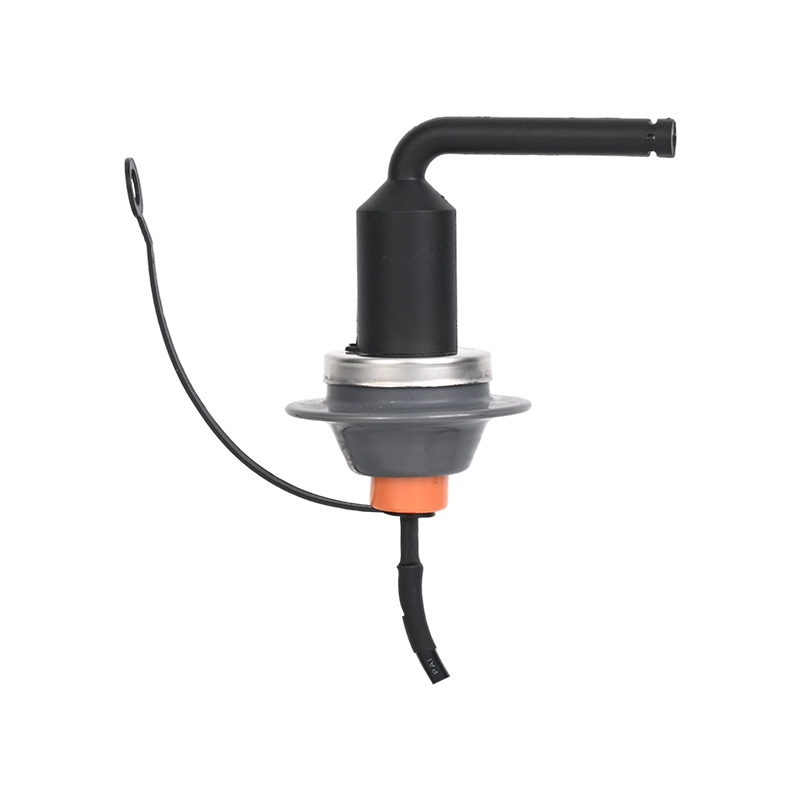

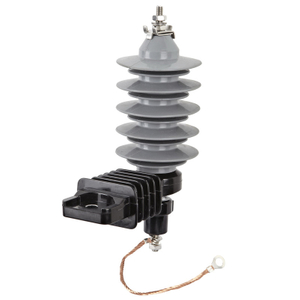

O conector do dispositivo de proteção de surto (SPD) foi projetado para proteger linhas aéreas de baixa tensão e equipamentos elétricos contra excesso de voltas.
O dispositivo de proteção de surto inclui os seguintes elementos:
- Um conector de piercing de isolamento (opcional).
- Pólo do terminal da forma Al Conecte -se ao IPC.
- Um dispositivo de proteção de surto (varistor de meta -óxido (MVO) moldado com TPU) parafusado no pólo terminal.
-Um desconexão montada no terminal inferior do dispositivo de proteção de surto
- Um fio de aterramento conectado ao desconexão.
-Uma corda de segurança que libera e puxa automaticamente o fio de aterramento por meio do desconexão após a falha do dispositivo de proteção.
Quando um dispositivo de proteção de surto (SPD) encontra uma sobretensão transitória (como um aumento de raios), ele muda rapidamente sua impedância de um estado de alta resistência para um estado de baixa resistência. Essa ação desvia a corrente de onda para o solo, prendendo a tensão na linha protegida para um nível seguro (conhecido como tensão residual).
Por outro lado, se a corrente de vazamento que flui através do SPD sob tensão normal da grade aumentar e exceder continuamente 1MA (ou outro limite especificado), indica que o SPD pode ter degradado e requer monitoramento ou substituição.
Quando uma falha interna de curto-circuito ocorre em um dispositivo de proteção de surto (SPD), a corrente contínua de frequência de energia da grade passa pelo desconexão, gerando calor significativo. Este calor derrete a junta de solda de baixa temperatura dentro do desconexão.
A junta de solda derretida libera uma mola pré-comprovada. A energia mecânica da mola corta à força o ponto de conexão de aterramento entre o SPD e o desconexão, isolando completamente o SPD com falha da grade de potência e da terra.
Simultaneamente, após a desconexão, o revestimento vermelho do desconexão se destaca e pendura com o fio de aterramento sob gravidade. Isso fornece uma indicação visual clara, permitindo que o pessoal de manutenção identifique rapidamente o SPD com defeito à distância e o substitua imediatamente.
Descrição característica :
O dispositivo de proteção de surto é usado apenas fora.
- A altitude máxima de uso é de 2000m.
- Pode ser usado a uma temperatura passando de -40 ° C a +70 ° C.
- A frequência de uso é 48-62Hz.
- O pólo do terminal da forma L, o dispositivo de proteção de surto e o desconexão são feitos de materiais resistentes a UV e chama.
- Equipado com um fio de aterramento com várias falhas preto com 0,5 m de comprimento e 6 mm.
- O grau de proteção é IP67.
- Cumprir com o padrão IEC 61643-1.
Parâmetros técnicos:
- Tensão classificada | V
| 220 |
- Tensão operacional contínua máxima UC
| V
| 280 |
- Frequência | Hz
| 50 |
-Corrente de descarga ratada | Ka
| 10 |
-tensão residual em um coto de onda com uma onda de 8/20μs, 5ka | kv
| ≤1.1 |
-tensão residual em um coto de onda com uma onda de 8/20μs, 10ka | kv
| ≤1.2 |
-tensão residual em um coto de onda com uma onda de 8/20μs, 20ka | kv
| ≤1,5 |
