Quando se trata de garantir conexões de energia confiáveis, as terminações de cabos MT são incrivelmente compatíveis com tecnologias retráteis a frio, principalmente devido ao seu design, que lhes permite combinar diferentes tamanhos de cabos.
No entanto, ao instalar um kit de terminação de cabo MT com componentes retráteis a frio, é importante ter um cuidado especial para evitar problemas no circuito. Neste guia, veremos o processo de instalação correto usando essas ferramentas que podem ser reduzidas por código.

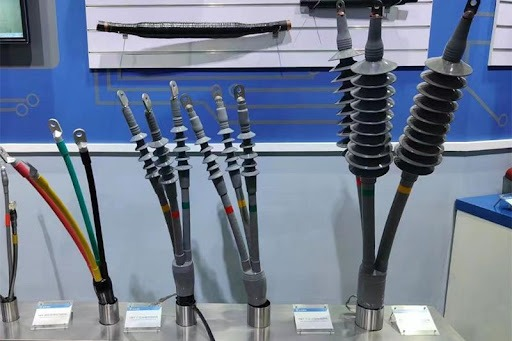

Os kits de terminação encolhível a frio são componentes elétricos usados para isolar e dar acabamento às extremidades dos cabos de MT. Eles funcionam principalmente com cabos classificados entre 6kV e 36 kV e vêm com componentes como:
Um tubo de controle de estresse
Tubo de rastreamento de formigas
Tubo de isolamento
Fitas de vedação ou mastique
Um tubo retrátil a frio
Em termos de funcionamento, a tecnologia encolhível a frio fornece tubos com núcleo removível e pré-expandido. No momento em que você retira o núcleo, seu material encolhe para formar uma vedação sólida e consistente ao redor do cabo.
Esses componentes são preferidos aos kits termorretráteis porque você não precisa de tochas a gás para trabalhar com eles. Isso significa que você não corre o risco de superaquecimento ou incêndio. Ao mesmo tempo, os kits retráteis a frio oferecem uma contração mais consistente, menor risco de danos devido a temperaturas extremas e um processo de instalação relativamente mais fácil em espaços fechados.
Agora que entendemos a ligação entre os kits de terminação de cabo MT e os acessórios retráteis a frio, vamos examinar os materiais necessários para que esse processo de instalação prossiga sem problemas.
EPI: Não é possível realizar um processo de instalação sem equipamento de proteção. Portanto, compre luvas isoladas e roupas retardadoras de chamas para mantê-lo seguro.
Ferramentas padrão: Para ferramentas de instalação padrão, obtenha um dispositivo de crimpagem, uma ferramenta para remover núcleos, uma escova de aço, um descascador de cabos e lenços de limpeza para preparar e montar a terminação.
Acessórios do kit: Você precisa de mástiques de vedação, materiais de controle de tensão, tubos retráteis a frio e terminais de cabos que virão com o próprio kit de terminação.
Ferramentas opcionais, mas úteis: embora não sejam exatamente necessárias, você precisará de uma chave dinamométrica para apertar adequadamente as alças, bem como de um testador de isolamento para realizar verificações após a conclusão do processo.
Então, o cenário está montado. Temos tudo o que é necessário para instalar os kits de terminação de cabos MT, então vamos começar com o processo
Antes de instalar o kit de terminação do cabo MT, você precisará realizar algumas verificações críticas. Aqui estão algumas dicas a serem consideradas:
Primeiro, verifique se o cabo é de núcleo único ou de três núcleos. Você também deve verificar o material de isolamento, já que os kits retráteis a frio geralmente são construídos para atender construções específicas. A última coisa que você deseja é usar o material de isolamento errado, pois isso pode causar problemas no controle de tensão.
Você precisa garantir uma correspondência entre o kit e a classificação de tensão e tamanho físico do cabo. Felizmente, o fabricante deve fornecer um gráfico para ajudar nisso, para que você possa conferir.
Fique atento a sinais de sujeira, entrada de umidade, danos mecânicos ou até mesmo inchaço na extremidade do cabo. Se você notar algum defeito, isso poderá comprometer gravemente a terminação e levar à falha ou descarga parcial.
Todo o processo de instalação deve ser realizado em ambiente limpo, seco e livre de poeira.
Consulte a folha de dados do fabricante para encontrar o comprimento exato de corte para a tela, revestimento externo e outros. Essa precisão é importante para garantir um ajuste adequado.
Corte a bainha externa com cuidado sem danificar a tela metálica. Esta ação controlada mantém a integridade elétrica e mecânica do cabo.
Obtenha um pano com solvente apropriado para remover poeira e graxa do isolamento exposto. Isso deixa uma superfície limpa que proporciona adesão adequada.
Corte o isolamento do cabo no comprimento adequado para exposição do condutor. Lembre-se de ser o mais preciso possível aqui.
Mais uma vez, limpe os fios condutores com uma escova de aço para remover qualquer oxidação residual.
O tipo e o tamanho do condutor precisam corresponder ao tamanho do terminal. Uma incompatibilidade levará a uma compressão terrível e pode até causar superaquecimento.
Com a ferramenta de crimpagem e a matriz certas, você poderá criar uma conexão confiável e de baixa resistência.
Assim que a crimpagem estiver concluída, verifique-a para garantir que todas as marcas estejam presentes e que não haja rachaduras.
Aqui está a questão dos níveis de MT: o ponto onde o isolamento termina sofrerá muito estresse. Mástiques ou tubos de controle de tensão distribuirão essa tensão uniformemente, permitindo evitar qualquer quebra.
Tudo o que você precisa fazer é deslizar o tubo de controle de tensão para formar uma mástique precisa posteriormente. Garanta também uma cobertura uniforme, com sobreposição adequada no isolamento e corte da tela. Além disso, confirme se o tubo está centralizado antes de prosseguir.
Coloque o tubo pré-expandido sobre a área de terminação e certifique-se de que as marcas de alinhamento correspondam às posições recomendadas.
Puxe o núcleo interno e observe o tubo encolher uniformemente à medida que se desenrola. Isso formará uma barreira de isolamento, mas lembre-se também de garantir que o tubo permaneça centralizado e não se desloque ao longo do cabo durante o encolhimento.

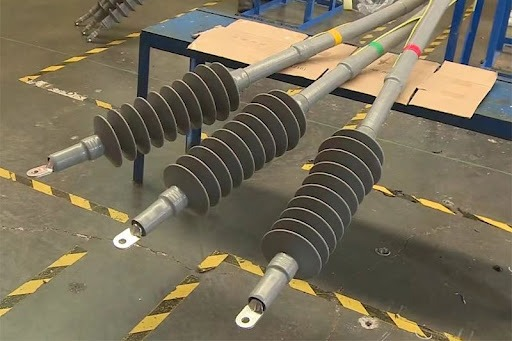

As terminações externas precisam de resistência extra à umidade, luz UV e outros poluentes. Para garantir isso, você precisa de tubos anti-rastreamento.
Tudo o que você precisa fazer é deslizar o tubo para a posição adequada e retirar o núcleo para obter uma vedação hermética. Você também pode consultar as instruções do fabricante para obter a cobertura adequada.
Se precisar de vedação extra, você pode adicionar fita de vedação na base - especialmente para instalações feitas em ambientes agressivos.
Assim que a instalação estiver concluída, recomendamos realizar algumas etapas de controle de qualidade apenas para maior segurança:
Certifique-se de que todos os seus componentes estejam devidamente encolhidos, alinhados e livres de exposição.
Você também deseja garantir que o terminal esteja devidamente crimpado e preso ao terminal do equipamento.
Com um testador de isolamento, confirme a resistência de isolamento ideal. Certifique-se de que as válvulas estejam dentro da faixa aceitável para o tipo de cabo e também para a classe de tensão.
Mantenha registros precisos de coisas como tipo de terminação, tamanho do cabo e resultados de todos os testes. Para solução de problemas e manutenção, esses documentos serão necessários.
Mesmo nos ambientes mais profissionais, é importante evitar certos erros que podem comprometer a confiabilidade da sua rescisão. Aqui estão alguns para ficar de olho:
Se a tela, o isolamento ou a bainha não tiverem o comprimento adequado, você não conseguirá um bom ajuste para os componentes de terminação.
Certifique-se de não cortar, cortar ou marcar acidentalmente o isolamento ao remover a bainha. Isto poderia criar pontos fracos e até mesmo uma descarga parcial ao longo do tempo.
Problemas como amarração de crimpagem ineficiente e má compressão podem criar juntas de alta resistência que superaquecerão durante o trabalho.
Principalmente, os kits de terminação de cabos MT são construídos para não necessitarem de tanta manutenção. No entanto, ainda é importante garantir inspeções periódicas para identificar e tratar quaisquer sinais de deterioração.
Sempre verifique se há contaminação ou alterações na superfície dentro da terminação
Suas terminações externas também devem ser verificadas quanto a poluição, acúmulo de poeira e outros elementos externos
Todos os componentes precisam permanecer firmemente no lugar, sem qualquer esforço mecânico
Se alguma terminação mostrar vestígios ou acesso à umidade, recomendamos substituí-la totalmente em vez de repará-la.
Talvez seja necessário garantir uma inspeção mais ampla ao notar diferentes terminações no mesmo circuito mostrando sinais semelhantes de deterioração
Lembre-se de substituir apenas componentes com base nas especificações do fabricante
Embora possa parecer fácil, o processo de instalação de kits de terminação de cabos MT é complexo e requer muito cuidado. No entanto, com as ferramentas certas e seguindo as etapas descritas, você poderá desfrutar de um processo contínuo.
Para saber mais sobre kits de terminação de cabo MT, não hesite em contactar-nos na Haivol Electrical.
