Seccionador de alta tensão para pára-raios

Como um acessório especial do pára-raios, o seccionador é usado em conexão em série com o pára-raios. O objetivo é usar a corrente de curto-circuito da frequência de energia para fazer o seccionador agir quando o pára-raios falhar anormalmente, de modo que a terminação de aterramento do seccionador é desconectado automaticamente e o pára-raios está fora de operação para evitar a expansão do acidente e dá a visibilidade do pára-raios com defeito, o que é conveniente para o pessoal de manutenção e encontra falhas para manutenção e substituição.Quando o pára-raios está em estado normal de trabalho, o seccionador não atua e tem baixa impedância, o que não afeta o estado original de trabalho do sistema e do pára-raios.Os recursos de proteção garantem o fornecimento de energia ininterrupta, de modo que o pára-raios realmente atenda aos requisitos de uso 'livre de manutenção'.Em países estrangeiros, como Europa e Estados Unidos, Japão, Sudeste Asiático e outros países e regiões, o pára-raios do tipo de distribuição, o pára-raios do tipo estação de energia e os pára-raios do tipo linha operando na rede elétrica geralmente usam seccionadores.De acordo com o princípio de uso e desempenho, o seccionador é dividido em seccionador de fusão térmica e seccionador de explosão térmica.O seccionador de fusão térmica utiliza a corrente de curto-circuito que flui através do para-raios com falha para fundir o fusível de liga (ou solda) no seccionador para atingir o objetivo de desconexão.O arco é gerado no dispositivo e o elemento de explosão térmica é detonado para atingir o objetivo de separação.

Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
TL-03

Descrição do produto

O novo tipo de seccionador produzido por nossa empresa possui características de ação rápida e capacidade de suportar o impacto de corrente especificado e a carga de ação.Todos os parâmetros técnicos atendem aos requisitos da norma IEC 60099-4:2014 Pára-raios – Parte 4: Pára-raios de óxido metálico sem lacunas para padrões de sistemas CA.

Vantagens marcantes:

1. Ampla faixa de corrente operacional

Ele pode ser desconectado não apenas sob alta corrente de falha de frequência de energia (>50A), mas também sob pequena corrente de falha (50mA).

2. A velocidade de desconexão é rápida

Pode ser combinado com a função de religamento do disjuntor, não apenas para vários níveis de tensão e vários tipos de pára-raios, mas também para diferentes sistemas de aterramento (sistemas de aterramento e não aterramento do neutro).

3. Alto desempenho de resistência ao impulso

Nenhuma ação sob onda quadrada de 2ms e impacto de alta corrente de 4/10μs.

4. Alta resistência mecânica e bom desempenho de vedação

Pode ser usado com pára-raios abaixo de 36KV, e também pode ser usado com pára-raios de 36~220KV.

5. Fácil de instalar e substituir

A interface externa rosqueada é confiável e conveniente para conectar com o pára-raios em conexão em série, e a substituição é extremamente conveniente.

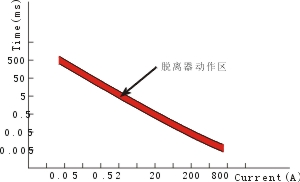

Tempo versus características atuais

图foto1

Corrente (A)

0.05

0.5

2

20

200

800

Tempo (S)

300

-

400

50

-

70

4

-

6

0.4

-

0.5

0.03

-

0.04

0.008

-

0.015

Desempenho de resistência à corrente de impulso
Modelo	TLB-400	TLB-800	Observação
2mS Suporta impulso de corrente de longa duração（A）	400	800	nenhuma ação
4/10μS Alta resistência ao impulso de corrente (kV)	100	100	nenhuma ação

Método de instalação

Os pára-raios com níveis de tensão abaixo de 36KV são instalados com suportes isolantes.O pára-raios é fixado com suporte isolante e o seccionador é instalado no terminal inferior do pára-raios.O fio de aterramento é feito de fio de cobre macio trançado com um comprimento de cerca de 3000 mm para garantir que o corpo do pára-raios tenha distância de isolamento suficiente após a separação.
